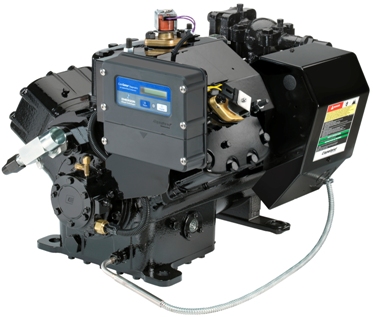

Copeland Discus. Холодильный поршневой компрессор с 2-, 3- и 8 цилиндрами.

Посмотреть технические характеристики Copeland Discus в pdf

Полугерметичные поршневые компрессоры с 2-, 3- и 8 цилиндрами для средне- и низкотемпературных холодильных установок.

Основное различие между Copeland Discus и традиционными поршневыми технологиями заключается в конструкции клапанной доски.

Клапан Discus позволяет газу заполнять цилиндры с минимальным нагревом, в то время как полости всасывания сконструированы особым образом и плавно перемещают газ для минимизации потерь.

Клапан Discus позволяет добиться следующих преимуществ:

• Высокая холодопроизводительность, так как нет мёртвого объема
• Повышение производительности до 10% по сравнению с обычными «экономичными» компрессорами на базе традиционных пластинчатых клапанов
• Снижение эксплуатационных расходов для конечного пользователя

Серия Discus имеет мощность от 5 до 60 л. с. с номинальной объемной производительностью от 16,8 до 181.

Эти компрессоры работают с хладагентами R407A/F/C, R448A/R449A, R404A, R134A, R450A и R513A.

Конструктивные особенности компрессоров Discus обеспечивают максимальную производительность и надежность:

• Клапан Discus в форме шайбы, вставленный в клапанную доску, обеспечивает максимальную производительность независимо от условий эксплуатации
• Высокопроизводительный поршневой масляный насос объемного типа гарантирует высокое давление подачи масла, обеспечивая хорошую смазку и охлаждение подшипников
• Подшипники с тефлоновым покрытием, которое обеспечивает низкое трение и хорошую защиту при пуске
• Электронный модуль защиты двигателя
• Два типоразмера электродвигателя для каждой объёмной производительности
• Небольшой двигатель может применяться в холодильных установках любого типа, а устройства с большим двигателем можно использовать в климатической технике и с частотными преобразователями

Характеристики и преимущества

• Самый высокий уровень эффективности, доступный на рынке, независимо от типа хладагента и условий эксплуатации
• Встроенный масляный насос и электронное реле давления масла OPS2 для максимальной надежности
• Два варианта размера для каждого рабочего объема обеспечивают возможность различных применений
• Обширный рабочий диапазон, позволяющий использовать одну и ту же модель как при средних, так и при низких температурах с ограничением температуры конденсации до 5°C
• Регулирование холодопроизводительности обеспечивается либо методом блокировки всасывания в головках цилиндров, либо при помощи преобразователей частоты от 25 Гц до 60 Гц
• Каждая модель этой серии компрессоров может использоваться со всеми стандартными хладагентами
• Возможность использования 2- и 3-цилиндровых моделей с дополнительной функцией Demand Cooling для обеспечения низкотемпературного рабочего диапазона на длительное время без ограничений на перегрев для новых хладагентов R407A/F, R448A и R449A

Максимально допустимое давление (PS)

• Со стороны низкого давления 22,5 бар (изб)
• Со стороны высокого давления 28 бар (изб)

Снятые с производства компрессоры с 4- и 6 цилиндрами Copeland Discus

Ранее компания Copeland выпускала 4- и 6 цилиндровые компрессоры в настоящее время они сняты с производства и заменены на компрессоры Copeland Stream 4M и 6M с технологией CoreSense.

Таблица заменены:

D4DF-100X → 4MFS1-13X
D4DA-100X → 4MFS1-13X
D4DA-200X → 4MAS1-22X
D4DL-150X → 4MLS1-15X
D4DH-150X → 4MLS1-15X
D4DH-250X → 4MHS1-25X
D4DT-220X → 4MMS1-20X
D4DJ-200X → 4MMS1-20X
D4DJ-300X → 4MIS1-30X
D6DL-270X → 6MLS1-27X
D6DH-200X → 6MLS1-27X
D6DH-350X → 6MHS1-35X
D6DT-320X → 6MMS1-30X
D6DJ-300X → 6MMS1-30X
D6DJ-400X → 6MIS1-40X
