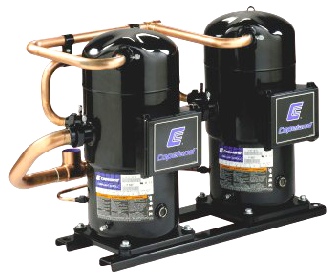

Тандеми на базі спіральних компресорів Copeland

Паралельна робота компресорів Copeland Scroll

Переваги:

• можливість контролю навантаження з відключенням одного з компресорів;
• велика надійність - мала кількість циклів запуску / зупинки в порівнянні з одним компресором більш потужної продуктивності;
• зниження пускового струму - компресори запускаються з паузою між запусками кожного окремо;
• запас надійності - під час виходу з ладу одного з компресорів працездатність з частковим навантаженням триває;
• малі витрати по заміні - при поломці одного з компресорів, витрати на його заміну нижче, ніж при заміні окремого компресора більш потужної продуктивності.

Конструкція тандемів

• Патрубки «під пайку» або Роталок
• Симетричне розташування лінії всмоктування максимально підвищує надійність
• Різна орієнтація патрубків на лінії всмоктування
• Не потрібно встановлювати жорстку черговість у розташуванні або включенні компресорів
• Єдина модель для систем з одним компресором і тандемів
• Система симетричних патрубків всмоктування
• Підвищена надійність
• Адаптери Роталок і гнуті труби скорочують кількість зварних з'єднань, що знижує витрати і ризик витоків
• 8 гумових прокладок фіксують опори до основної рами
• Лінія вирівнювання газ-масло (2-х фазна) забезпечує рівний розподіл масла в тандемі
• 4 болти на кожній плиті фіксують компресор безпосередньо на рамі. Жорсткі прокладки не потрібні (в заводських тандемах)
• Двофазний зрівняльний трубопровід

Обидва компресора в тандемі повинні отримувати достатню кількість масла із системи під час роботи. Якщо тиск всмоктування розрізняється для двох компресорів Copeland, масло буде повертатися до них у нерівних кількостях, тому при недостатньому мастилі один з компресорів може пошкодитися.

Дана конструкція має лінію вирівнювання по газу і маслу (2х-фазна труба), забезпечуючи рівний розподіл масла для обох комрпессорів. 2х-фазна труба встановлюється таким чином, що кількості газу на всмоктуванні і масла будуть вирівнюватися.

Двофазний зрівняльний трубопровід

• Для з'єднання компресорів в тандем необхідно видалити штатний оглядове скло і встановити на його місце спеціальний фітінг з виходом «під пайку»
• Черговість компресорів довільна
• Збільшення терміну служби
• Для збільшення термінів служби тандему, робочий час кожного компресора має бути збалансовано
• Конструкції тандемів деяких фірм вимагають призначення "ведучого" компресора, пускаємого першим. Така умова "певній послідовності" може привести до поломки компресора
• Тандеми не вимагають такої послідовності, що дозволяє збалансувати робочий час обох компресорів. Компресор буде довше працювати, що також відноситься і до всієї системи в цілому

Кріплення рами тандему

• Гумові вібропоглиначі ізолюють систему від вібрації компресорів
• Рама компресора
• Рама тандему - Фундамент
• 8 гумових вібропоглиначів
• Комплект для тандему включає: по 2 адаптера «під пайку» на всмоктування і нагнітання
• 2 оглядових скла на 2-х фазну трубу
• 8 гумових вібропоглиначів

Увага: трубопроводи компанія Copeland не поставляє!

Спіральні компресори Copeland мають дуже низький рівень вібрації. Однак, в тандемі вібрація може передатися до загальних трубопроводів, що викличе напруги, є причиною поломок і витоків холодоагенту. Тому, у всіх тандемах, компресори жорстко встановлені на основній рамі. Це знижує передачу вібрації на трубопроводи в тандемі, знижує кількість резонансів, що виникають в певних ситуаціях.
