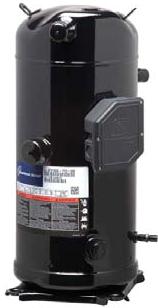

Copeland ZF. Низкотемпературные холодильные компрессоры.

Технические характеристики Copeland ZF в pdf

Инструкции по эксплуатации:   Copeland ZF, ZS, ZB ,     ZB/ZF Summit

Холодильные компрессоры Copeland ZF с впрыском пара

Серия низкотемпературных компрессоров Copeland ZF, разработанная компанией Emerson Climate Technologies, обеспечивает высокие эксплуатационные показатели в низкотемпературных условиях. Широкий рабочий диапазон устройств этой серии позволяет использовать их при температуре кипения от -40°C до +7°C.

Конструкция этих холодильных компрессоров оптимизирована с учетом требований к замораживанию пищевых продуктов. Механизм согласования спиралей обеспечивает особую устойчивость к заливу жидкостью.

Серия включает следующие модели:

• Модели ZF*K4E с впрыском жидкости, что позволяет контролировать температуру нагнетания и расширить рабочий диапазон.
• Модели ZF*KVE оптимизированы для впрыска пара с использованием переохладителя, что позволяет увеличить производительность и эффективность холодильного оборудования.
• Модели Summit ZF*K5E, где используется как впрыск жидкости, так и впрыск пара.

Эти компрессоры работают с хладагентами R407A/F, R448A/R449A, R404A и R134a (некоторые модели).

Система диагностики CoreSense теперь доступна как опция для серии ZF Scroll Summit (ZF34K5E-ZF54K5E), а также для серии Summit Digital ZFD41K5E и ZFD54K5E.

Более подробная информация о моделях с цифровым регулированием производительности приведена в разделе Copeland Digital Scroll.

Характеристики и преимущества

• Широкий рабочий диапазон с низкой температурой конденсации (10°C) для снижения энергопотребления
• Серия включает модель, способную работать с несколькими хладагентами
• Небольшой вес и компактные размеры — компрессоры этой серии наполовину легче аналогичных полугерметичных компрессоров
• Возможность установки дополнительного звукоизолирующего корпуса, позволяющего уменьшить давление звука на 10-12 дБА
• Модели ZF с впрыском жидкости
  • Простой, эффективный и надежный впрыск жидкости, контролируемый регулятором температуры нагнетания на моделях малой мощности с использованием DTC
• Модели ZF с улучшенной системой впрыска пара
  • Сезонная эффективность сопоставима с лучшими полугерметичными компрессорами Emerson
  • Производительность и эффективность системы улучшены на 40% и 25%, что делает эти компрессоры самыми эффективными на рынке
  • Возможность уменьшения размера оборудования и компонентов за счет использования более компактных компрессоров

Максимально допустимое давление (PS)

• ZF06 - ZF18 (K4E/KVE): Со стороны низкого давления 21 бар (изб) / со стороны высокого давления 32 бар (изб)
• ZF25 - ZF54 (K5E): Со стороны низкого давления 22,6 бар (изб) / со стороны высокого давления 32 бар (изб)
• Digital ZFD: Со стороны низкого давления 22,6 бар (изб) / со стороны высокого давления 32 бар (изб)
